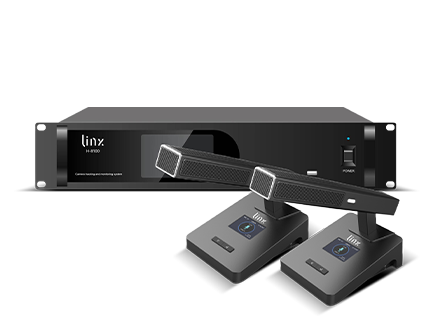

产品型号：H-8100数字会议系统主机

主要特点：

网络带触控屏主机、视像跟踪、讨论型会议系统

是一款集视像跟踪、扩声与录音、多种活灵操作的系统，适合于各种会议室，报告厅等需求，不需外置设备可与摄像机连接达到视像跟踪效果，主机具有触控与网页、代码多种操作方式，开方式的系统控制代码，与中控设备配合使用，满足各种智能会议系统的要求。

主机功能：

1、网页控制：配合WIFI或网线组成的局域网，可使用移动设备，以网页形式对主机进行控制，可使用输入主机IP地址或二维码扫码方式登陆，对主机进行各项设置和操作包括摄像跟踪。

2、触控制屏操作：主机具有4.3寸全视角高清IPS彩屏，配以电容触屏，使其操作更容易直观，省去传统机械按键的寿命与灰尘问题。

3、中控操作：具有单独发码与收码两个RS-232端口，两个端口可同时工作，更符合智能会议室的要求，使用发码端口，可实视像跟踪与语音识别、语音翻译操作；收码端口，可使用中控系统对主机进行开关话筒、模式转换等操作。

4、USB录音：接入U盘，可对会议进行实时录音，并可播放U盘中储存的会议录音。

5、视像跟踪：主机不需其他外置设备即可完成视像跟踪设置，当摄像机数量在2-6个之间时，需配合视频切换主机使用，系统支持EVI-D70、PELCO-D、PELCO-P协议，使用中控，可以超过6个摄像头。

6、发言模式：具有先进先出、后进先出、讨论模式、自动模式、主席模式、全开模式、发言人数可设置在1-24人。

7、发言时间：有两种时间限制，一是静音时间，设置时间后，在限定时间内话筒没拾取到声音会自动关闭话筒，如其间拾取到声音会重新计时；二时会议时间，在达到设置时间后，会强制关闭话筒发言。

8、话筒航空接口：4路话筒接口，每路可支持25支话筒，接头带螺母锁定，保证每个接口牢固可靠，共可连接100支话筒。

9、声控系统：有声控开启单元功能，当话筒拾取到声音后会自动打开单元，可调节其灵敏度控制打开话筒所需的音量阀值。

10、话筒扩展器：配合话筒扩展主机，可将系统话筒容量扩容到250支或更多。

11、系统使用专用8芯数据线连接。（标配一条10米8芯线）

主机规格参数：

代表主席单元接口：8芯航空插座 (4个)

TCP/IP 网络接口：RJ45（1个）

电话耦合器接口：RCA插座（2个）

视频切换接口：RS232串口（1个）

中控接口：RS232串口（2个）

音频输入：RCA插座（1个）

云台控制口：8P S端子插（1个） 12P凤凰插（1个）

测试接口：USB（1个）

音频输出：XLR卡侬插座（1个）   RCA插座（1个）

录音接口：USB（1个）

电源：AC 220V/ 50H

最大电流消耗：1A

灵敏度：-15dB

频率响应：50Hz-20KHz

信噪比：82dB

外部尺寸：483×323×90mm

安装：19英寸标准机柜

产品型号：H-8100C发言主席单元

主席话筒单元

1、方形杆结构设计，符合声学要求，极具现代气息，驻极体电容式心形单指向性话筒，现实高品质声音与超强拾音距离。

2、主席单元带控制优先按键，可对正在发言的代表单元中断其发言，被中断的代表单元可通过手动或自动方式恢复打开。

3、主席单元不受安装位置限制，可串接在线路任意位置。

4、单元打开方式可通过手动开启话筒；也可用声控开启话筒当话筒拾到声音后自动开启发言。

5、话筒杆两侧带有灯环，当话筒打开时红色灯环发亮，方便显示话筒当前的工作状态。

6、超强抗手机信号干扰设计。

7、2寸OLED显示屏设计，当系统关闭电源后，话筒简洁大方，系统通电后显示单元的各种参数。

8、单元具有耳机接口，可单独或统一调节其音量。

单元规格参数：

话筒输入：超心型指向电容麦克风

随机连接线：T形连接线

电源：DC 24V

最大电流消耗：60mA

灵敏度：-50dB/Pa

频率响应：100Hz-12KHz

信噪比：70dB

产品型号：H-8100D发言代表单元

1、方形杆结构设计，符合声学要求，极具现代气息，驻极体电容式心形单指向性话筒，现实高品质声音与超强拾音距离。

2、被中断的代表单元可通过手动或自动方式恢复打开。

3、单元打开方式可通过手动开启话筒；也可用过声控开启话筒，当话筒拾到声音后，自动开启发言。

4、话筒杆两侧带有灯环，当话筒打开时红色灯环发亮，方便显示话筒当前的工作状态。

5、超强抗手机信号干扰设计。

6、2寸显示屏设计，当系统关闭电源后，话筒简洁大方，系统通电后显示单元的各种参数。

7、单元具有耳机接口，可单独或统一调节其音量。

单元规格参数：

话筒输入：超心型指向电容麦克风

随机连接线：T形连接线

电源：DC 24V

最大电流消耗：60mA

灵敏度：-50dB/Pa

频率响应：100Hz-12KHz

信噪比：70dB
