一、产品特点

1.显示与智能息屏

规格:2.2寸OLED彩色高清显示屏:

功能: 60分钟智能息屏保护，可定制显示专属信息(如图片、商标、文字等)

2.频段调节

模式: 5档位频段调节，适应不同环境。

3.功率调节

模式:11档功率大小调节，控制干扰和覆盖距离。

4.时间计时器

功能: 记录工作时间和实时更新离线时间。

5.串口控制

接口:USB和485，实现串口控制主机。

6.保护报警系统

系统: 内置蜂鸣器，在信号过载或过强时自动报警。

7.高效放大功能:

本系统配备先进的放大器，确保一对天线分配给多个接收机时，信号强度不减，质量不降。

8.扩展无线能力:

专为扩展无线话简系统设计，实现一对天线与多个接收机的高效连接。

9.低损耗补偿:

通过智能放大技术，有效补偿信号分配至多个输出端口时的插入损失。

10.内置电源解决方案:

集成电源插头，为UHF无线系统提供稳定电源，确保系统持续运行。

二、系统功能

1.强大的扩展性:

每个分配单元支持连接至四个无线接收机，共享同一套天线资源，实现资源的最大化利用。

配备级联端口，轻松扩展至第五个接收机或连接第二台分配系统，满足大型无线通信需求。

2.广泛的兼容性:

系统设计考虑周全，与市场上所有兼容频率范围内的无线麦克风接收机无缝兼容。

3.便捷的级联端口:

两个50Ω BNC型天线级联端口，支持额外连接一台天线分配系统或第五台无线接收机，简化系统扩展流程。

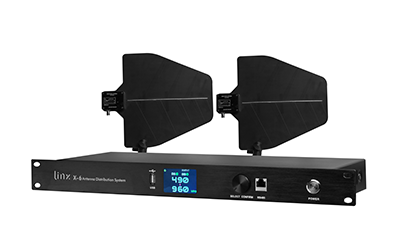

三、天线分配系统控制和连接

1.交流电源输入接头

描述;提供电源接入点，确保系统稳定运行。

2.交流电源输出接头

描述:允许将电源分配至其他设备或扩展系统。

3.天线输入端口

描述:设有两个独立的天线输入端口，分别标记为通道A和B。这些端口采用标准的BNC型接头，用于连接外部天线，以接收无线信号。

4.射頻级联接头

描述:包含两个BNC型接头，分别对应通道A和B。这些级联端口允许用户扩展系统，可以连接第五台接收机或另一个天线分配系统，以满足更大规模的无线接收需求。

5.射频输出接头

描述:提供四个BNC型射频输出接头，分别对应通道A和B的两个输出。这些接头用于将接收到的信号分配给最多四台无线接收机，确保信号的均匀分配和高效传输。

6.直流电源输出接头

描述:提供直流电源输出，用于为连接的无线接收机或其他设备供电。

有源指向性天线技术参数

天线类型：对数周期偶极振子阵列

射频频率范围：490-960MHz

工作电压：10V DC

阻抗：50Ω

接头类型：BNC

天线增益：6-12dBi

高增益720全向天线技术参数

指向性：720°全指向

工作频率：490MHz-960MHz

不圆度：≤5dB

有源增益：14+3dB

噪声系数：≤3.5dB

输出P-1dB：≥- 10dBm

工作电压：DC 5-18V

工作电流：≤35mA

VSWR：≤3

天线分配系统技术参数

载波频率范围：490-960MHz

输入/输出天线接头类型：BNC

阻抗：50Ω

输出外接电源：DC 12V 1A
